Giới thiệu Hệ Kèo Mái Bê Tông Lợp Ngói
Mô tả:
– Tiêu chuẩn tải trọng và tác động
+ TCVN 2737-1989
+ AS 1170.1-1989
+ AS 1170.2-1989
+ Tiêu chuẩn Úc AS/NZ 4600-1996
+ Độ võng kèo theo phương đứng = L/250
+ Độ võng xà gồ theo phương đứng =L/150
+ Cường độ vít liên kết
Hệ kèo thép mạ mái bê tông gồm kết cấu sử dụng Thanh câu phong (TC40.75) bắt bằng Bulong nở trực tiếp lên mái bê tông và lớp li tô TS 35.48
Thông số sản phẩm:
Sản phẩm Hệ kèo thép mạ mái bê tông được sản xuất theo tiêu chuẩn của Australia (Úc).
Kiểu Dáng và Cấu Tạo
Cầu Phong C40.75
- Kích thước: Cao 40mm, dày 7.5 dem
- Hình dạng: Chữ C
- Đặc điểm: Được chấn hai sóng ở mặt hông nhằm tăng cường độ cứng cho sản phẩm.

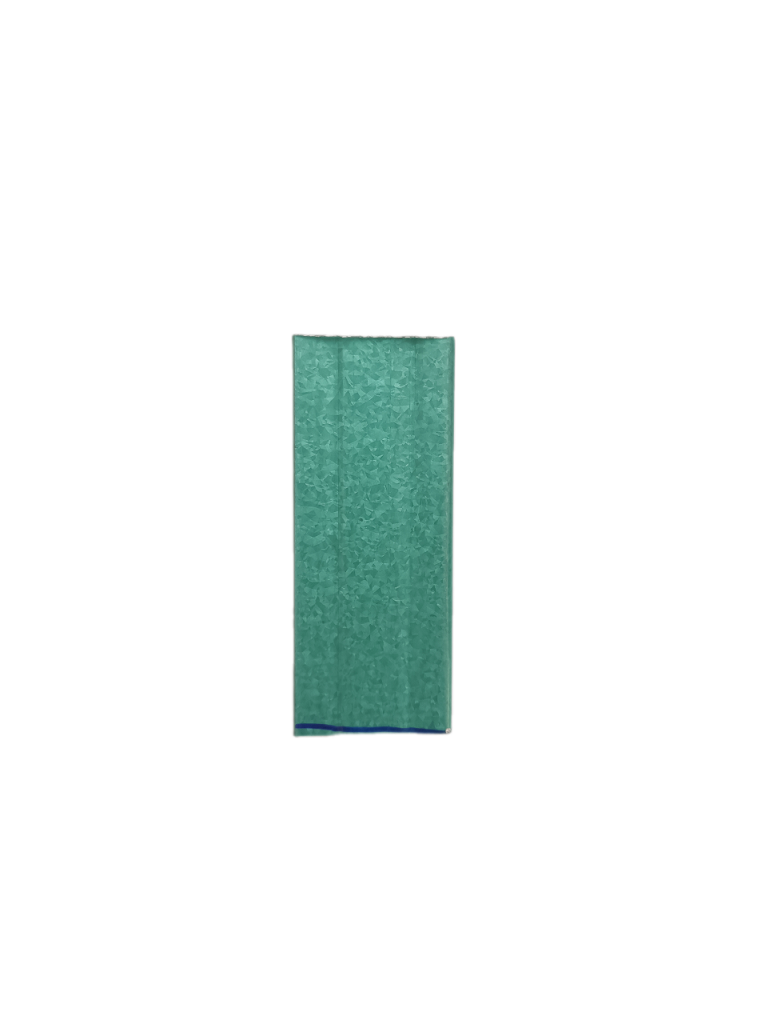

Mè (Li Tô) TS 40.48
- Kích thước: Cao 40mm, dày 4.8 dem
- Hình dạng: Omega
- Đặc điểm: Uốn cong hai mép để tạo độ cứng cho sản phẩm.
Giới Thiệu Tổng Quan Về Hệ Kèo Mái Bê Tông Lợp Ngói

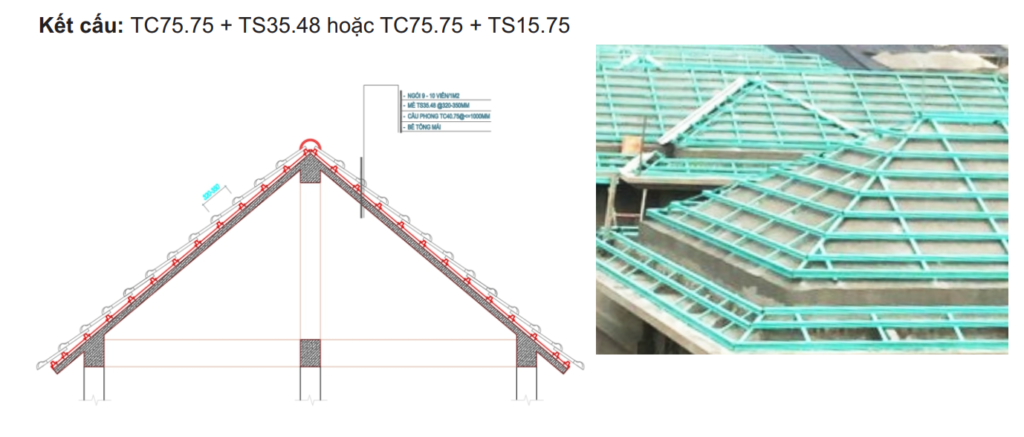

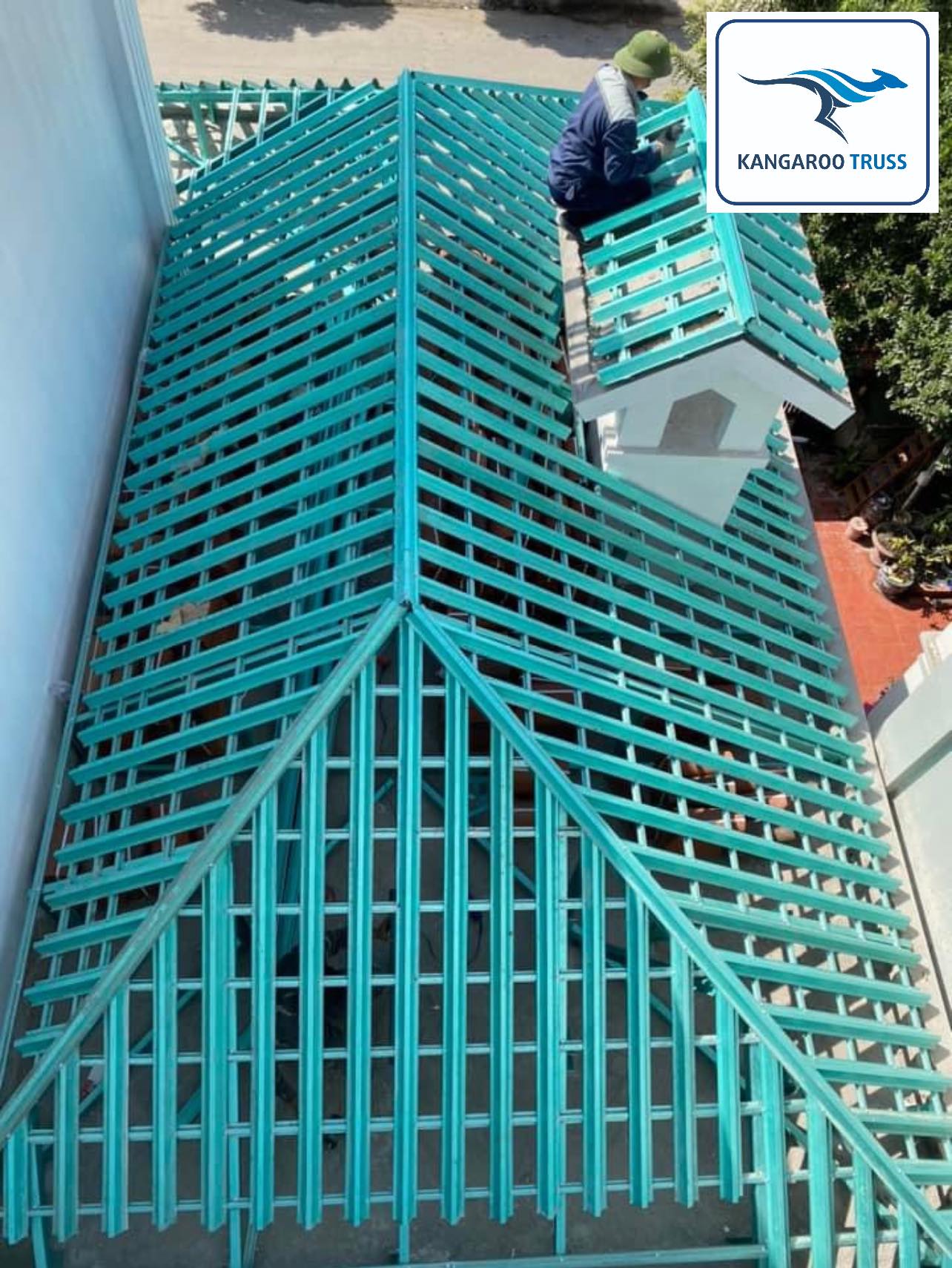

Hệ kèo hai lớp cho mái bê tông là sự kết hợp giữa các thanh cầu phong C40.75 được cố định trên sàn bê tông mái bằng các bulong nở kích thước 10x80mm hoặc 10x100mm. Các thanh này tạo thành lớp rui để bắn li tô (TS 40.48) phục vụ cho việc lợp ngói. Khoảng cách giữa các đòn tay (li tô) được thiết kế theo tiêu chuẩn ngói lợp từ 320mm đến 370mm.
Thông Số Khoảng Cách Lắp Đặt
- Khoảng cách cầu phong: 1.2m - 1.45m
- Khoảng cách mè (li tô): 320mm - 370mm
Ưu Điểm Hệ Cầu Phong + Li Tô Cho Mái Bê Tông
- Thi công lắp đặt nhanh chóng với độ an toàn và chính xác cao.
- Giảm chi phí nhân công và quản lý công trường.
- Tăng độ bền cho mái nhà về lâu dài, dễ dàng thay thế ngói khi cần thiết.
- Hỗ trợ cách nhiệt cho sàn bê tông mái.
- Giảm tải trọng cho kết cấu sàn.
So Sánh Với Phương Pháp Truyền Thống
- Chống gỉ sét: Sử dụng thép mạ giúp tăng thời gian bảo hành, vượt trội so với thép đen.
- Giảm thời gian thi công: So với phương pháp dán ngói trực tiếp lên sàn bê tông, hệ kèo giúp giảm đáng kể thời gian và chi phí thi công.
- Giảm tải trọng cho mái: Tăng độ an toàn và bền vững cho công trình.
Thông Số Kỹ Thuật Hệ Kèo Mái
Tiêu Chuẩn Thiết Kế
- Tiêu chuẩn tải trọng và tác động:
- TCVN 2737-1989
- AS 1170.1-1989
- AS 1170.2-1989
- Tiêu chuẩn Úc AS/NZ 4600-1996
Độ Võng Cho Phép
- Độ võng kèo theo phương đứng: L/250
- Độ võng xà gồ theo phương đứng: L/150
Cường Độ Vít Liên Kết
- Vít tự khoan liên kết: Mạ kẽm loại 12-14×20mm – HEX, có cường độ chịu cắt ≥ 6.8KN
- Bulong nở: M12×150
Tiêu Chuẩn Tính Toán Thiết Kế
- Tiêu chuẩn: AS/NZ 4600-1996
Giới Thiệu Sản Phẩm Hệ Kèo OMEGA – Thép Mạ Việt Úc
Hệ kèo OMEGA được sản xuất từ thép mạ với cường độ lên đến 5.500kg/cm². Trọng lượng lớp mạ tối thiểu đạt 100g/m², đảm bảo độ bền và khả năng chống ăn mòn cao.
Trọng Lượng Thiết Kế
Tĩnh Tải
- Ngói: 0.6N/m² (bao gồm trọng lượng bản thân kèo)
- Trần: 0.1kN/m²
Hoạt Tải
- 0.25kN/m²
Lưu Ý Về Tải Trọng Phân Bố
Nếu không có yêu cầu đặc biệt, hệ kèo không được thiết kế để chịu tải trọng từ bồn nước, tấm năng lượng mặt trời hoặc các tải trọng khác. Trong trường hợp có yêu cầu, việc lắp đặt các thiết bị này cần tuân theo bản vẽ chi tiết đi kèm.
Hướng Dẫn Lắp Đặt
Tất cả các kèo phải được đặt đúng vị trí theo bản vẽ thiết kế. Việc thi công cần đảm bảo các yêu cầu về kỹ thuật và an toàn, đồng thời tuân thủ các thông số về khoảng cách và tải trọng đã được quy định.
